OSI 7계층과 TCP/IP 4계층

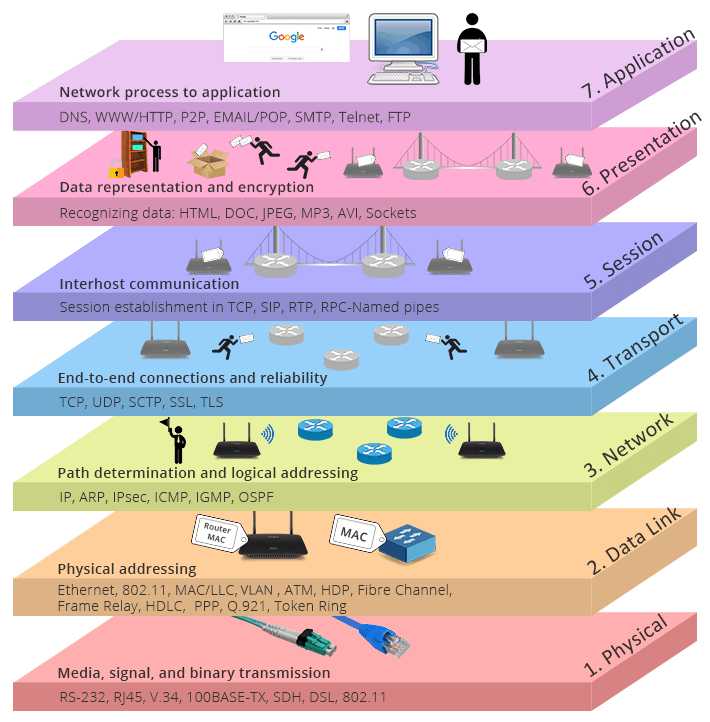

OSI 7계층

• 계층은 독립적으로 작동하며, 각 계층마다 수많은 프로토콜이 존재한다.
• 네트워크 계층 구조를 통해 데이터 흐름을 한눈에 파악할 수 있다.
• 만약 특정 계층에 문제가 발생하더라도 해당 계층만 수정하면 되기 때문에 다른 계층의 장비나 소프트웨어에 영향을 주지 않고도 신속하게 문제를 해결할 수 있다.

1계층 - 물리 계층 (Physical Layer)

• 전기적·기계적·기능적 특성을 이용해 통신 케이블로 데이터를 전송한다.
• 전송 단위: bit (0, 1) — 전기적인 on/off 상태를 나타낸다.
• 데이터만 전송하며, 데이터의 의미나 에러 여부는 고려하지 않는다.
• 전송 매체: 유선(트위스트 페어, 동축, 광케이블 등), 무선(전파·적외선 등).
• 대표 장비: 통신 케이블, 리피터, 허브

2계층 - 데이터 링크 계층 (Data Link Layer)

• 물리 계층을 통해 송수신되는 정보의 오류와 흐름을 관리한다.
• 포인트 투 포인트 간 신뢰성 있는 전송을 보장한다.
  • CRC 기반 오류 제어 — CRC는 알고리즘, FCS는 프레임 트레일러에 들어가는 필드(CRC로 계산한 검사값을 넣음). 수신 측에서 같은 CRC를 계산해 비교해 오류를 검출한다.
  • 흐름 제어: 수신 쪽이 처리할 수 없을 때 송신을 잠시 멈춘다.
• MAC 주소(물리 주소)로 같은 LAN 안에서 목적지를 찾아 전달한다. 프레임 헤더에 목적지/출발지 MAC이 들어 있다.
• 대표 프로토콜: 이더넷(Ethernet). 대표 장비: 스위치(L2) — MAC 주소 테이블을 보고 해당 포트로만 프레임을 보냄.
• 전송 단위: 프레임

3계층 - 네트워크 계층 (Network Layer)

• 서로 다른 네트워크(서브넷) 간에 패킷을 전달하는 계층.
• IP 주소(논리 주소)를 사용해 출발지 → 목적지까지의 경로를 결정한다.
• 여러 개의 라우터를 거치며, 최적(또는 가능한) 경로로 패킷을 전달한다.
• 전송 단위: 패킷
• 특정 IP로 전송 방법
  • 각 라우터·호스트는 라우팅 테이블을 갖는다. (목적지 네트워크/서브넷 → 넥스트 홉 또는 출구 인터페이스)
  • 패킷이 들어오면 목적지 IP와 테이블을 비교해, Longest Prefix Match에 해당하는 경로를 선택한다.
  • 같은 서브넷이면 해당 링크로 직접 전달(같은 LAN이면 ARP로 MAC 구해서 2계층으로), 다른 네트워크면 넥스트 홉 또는 기본 게이트웨이로 넘긴다.
  • 이 과정이 홉마다 반복되어 최종 목적지까지 전달된다.

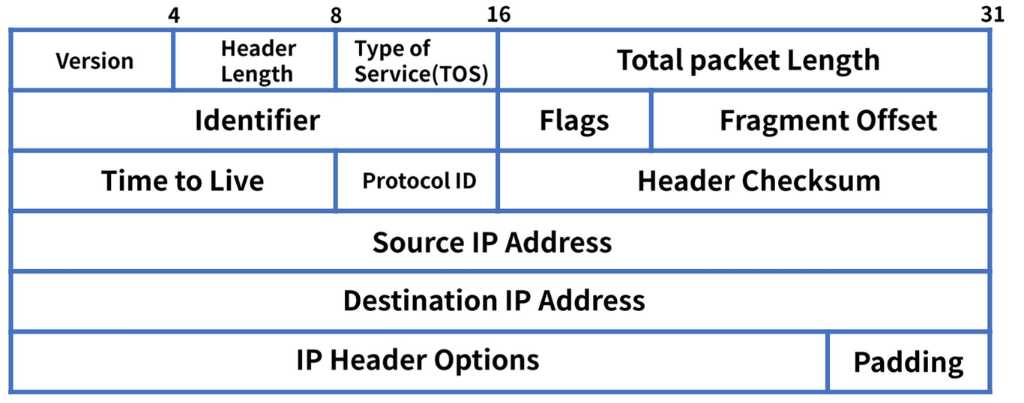

• IPv4 헤더 구조
•
• TTL(Time To Live): 패킷이 라우터를 지날 때마다 감소, 0이 되면 폐기 (루프 방지).
• 브로드캐스트 주소는 네트워크에 있는 장비 모두에게 한 번에 데이터를 전송하는 데 사용되는 IP 주소이다(UDP).

4계층 - 전송 계층 (Transport Layer)

• 양끝단 사용자 간 신뢰성 있는 데이터 전달을 담당한다.
• 오류 검출·복구, 흐름 제어, 중복 검사.
  • 흐름제어 : 수신보다 송신이 빠르면 버퍼 오버플로우 발생 -> 송신 속도 조절한다 (방식 : Sliding Window)
  • 혼잡제어 : 네트워크 자체가 막히는 상황을 제어한다.
  • TCP가 전송 속도를 조절하는 과정 cwnd (congestion window)
    • Slow Start : 초기 네트워크 대역폭을 빠르게 탐색, 대역폭이 지수로 증가
    • Congestion Avoidance : 혼잡이 발생하지 않도록 천천히 증가(선형적). AIMD(Additive Increase Multiplicative Decrease): 정상 시 cwnd를 일정량씩 더하고(+1), 손실 시 절반으로 줄임(×1/2).
    • Fast Retransmit : 패킷 손실을 빠르게 감지하고 재전송 (ACK로 도착 확인)
    • Fast Recovery : 속도 절반으로 줄이고 복구 cwnd / 2 로 반토막 냄
• 데이터 전송을 위해 포트가 사용된다.
• 전송 단위: 세그먼트
• TCP는 라우터(3계층) 버퍼 overflow로 인한 패킷 손실을 네트워크 혼잡의 신호로 간주한다.
  • 네트워크 내부 상태를 확인 할수 없음
• 3-way handshake (연결 생성)

Client              Server
  | ---- SYN -------> | # 연결 요청
  | <--- SYN+ACK ---- | # 요청 수락
  | ---- ACK -------> | # 서버 SYN 확인
SYN는 TCP 헤더의 플래그(flag)이며 연결을 요청 하는 비트 이다
SYN 패킷에는 Sequence Number가 항상 포함된다.

• 4-way handshaking (연결 종료)

Client              Server
  | ---- FIN -------> |
  | <---- ACK ------- |
  | <---- FIN ------- |
  | ---- ACK -------> |

소켓

네트워크에서 프로세스가 통신하기 위한 식별자이자, 애플리케이션이 네트워크에 접근하는 끝단(인터페이스) 이다.
IP 주소 + Port의 조합이다.
한 컴퓨터(동일 IP)에서 여러 프로그램이 동시에 통신하므로

즉, 하나의 TCP 연결은 “내 IP:내 포트 ↔ 서버 IP:서버 포트” 의 조합으로 구분된다.

5계층 - 세션 계층 (Session Layer)

• 세션은 통신을 하나의 논리적 작업 단위로 묶는 개념이다
• 응용 프로그램 간의 연결, 유지, 종료를 관리한다
• 에러가 발생하면 **동기화 지점(체크포인트)**부터 이어받아 재개할 수 있다 (처음부터 재전송하지 않아도 됨)
• 4계층은 전송(연결/신뢰성)(연결 통로), 5계층은 그 위에서 세션(논리적 대화 단위)을 운영한다
• 실무에서는 다른 계층으로 기능이 분산됨(연결 유지 → 4계층(TCP), 세션 상태/복구 → 7계층(애플리케이션))

대화 제어 (Dialogue Control)

데이터가 전송되는 형태를 결정한다.

• 단방향(Simplex): 한쪽에서만 전송 가능 (예: TV 방송)
• 반이중(Half-Duplex): 양방향 가능하지만 한 번에 한쪽씩만 (예: 무전기)
• 전이중(Full-Duplex): 양방향 동시 전송 가능 (예: 전화, TCP)

6계층 - 표현 계층 (Presentation Layer)

• 정보를 넘겨주는 역할, 데이터를 표현 하는 부분이다.

• 송신자와 수신자가 같은 데이터를 같은 형식으로 이해 하도록 맞추는 역할을 한다.

• 주요 역할

  • 인코딩/디코딩: 문자 집합 변환 (UTF-8, ASCII 등)
  • 직렬화/역직렬화: 데이터를 전송 가능한 형태로 변환 (JSON, XML, Protobuf 등)
  • 압축/해제: 전송 효율을 위해 데이터를 압축 (gzip 등)
  • 암호화/복호화: 데이터 기밀성을 위한 변환 (개념상 6계층 역할)

• 예시

  • TLS (암호화 프로토콜)
  • UTF-8, ASCII (문자 인코딩)
  • JPEG, PNG (데이터 포맷)

7계층 - 응용 계층 (Application Layer)

• 사용자가 사용하는 애플리케이션이 네트워크 서비스에 접근하도록 해주는 통신 규약(Protocol)들의 집합
• 핵심 역할: 사용자 인터페이스 제공(예: 주소창에 URL 입력), 서비스 식별(웹/메일/파일 전송 등), 응용 프로세스 간 규칙 정의(요청/응답, 데이터 형식 등)
• 대표 프로토콜: HTTP / HTTPS(웹), FTP(파일 전송), SMTP / POP3 / IMAP(이메일 송수신)

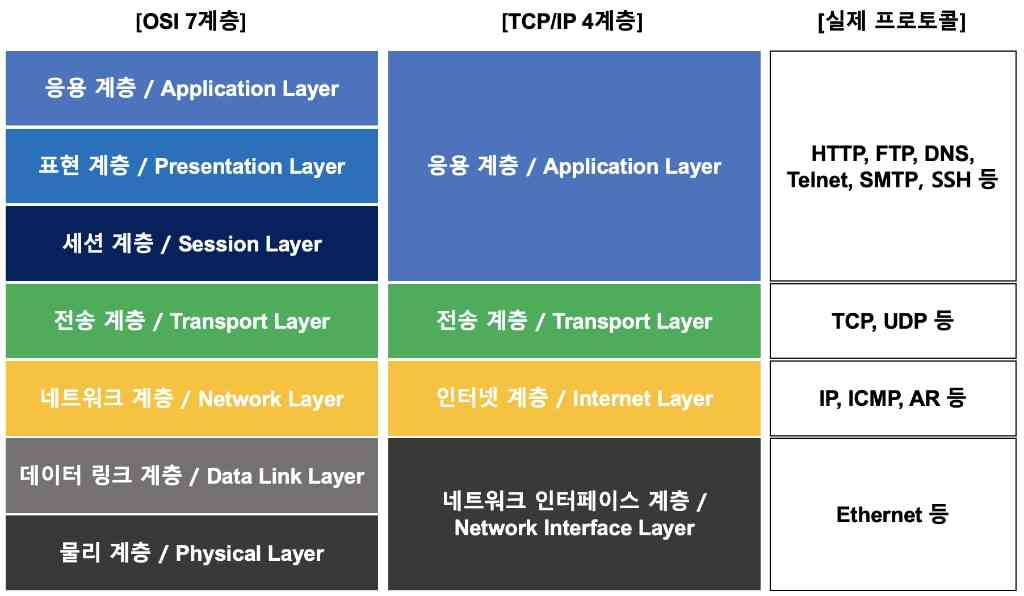

TCP/IP 4계층

• TCP/IP 4계층은 네트워크 통신을 이해하기 쉽게 링크-인터넷-전송-응용의 4단계로 나눈 모델이다.
• 계층별 대응(OSI 관점)
  • 링크 계층: OSI 1~2 영역 (예: Ethernet/Wi-Fi), 프레임 전달
  • 인터넷 계층: OSI 3 영역 (예: IP), 라우팅을 위해 패킷을 이동
  • 전송 계층: OSI 4 영역 (예: TCP/UDP), 세그먼트 단위 전송과 신뢰성/흐름제어
  • 응용 계층: OSI 5~7 영역 (예: HTTP/FTP/SMTP), 프로토콜(요청/응답) 제공
• 전송 단위(PDU) 관점
  • 링크: 프레임
  • 인터넷: 패킷
  • 전송: 세그먼트
  • 응용: 데이터

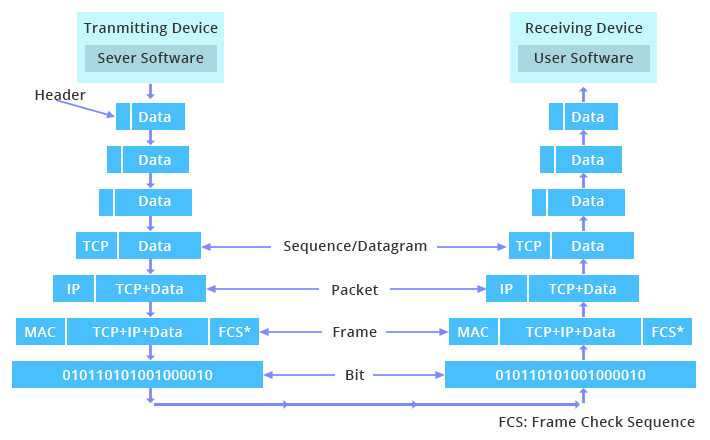

캡슐화와 역캡슐화

캡슐화 (Encapsulation)

• 애플리케이션 데이터가 아래 계층으로 내려갈 때, 각 계층이 **헤더(필요시 트레일러)**를 붙여서 다음 계층이 처리할 수 있는 형태로 만든다.
• 흐름(예시):
  • 7계층 데이터 → 4계층 세그먼트(TCP 헤더 포함)
  • 3계층에서 패킷(IP 헤더 포함)
  • 2계층에서 프레임(MAC 헤더/트레일러 포함)

역캡슐화 (Decapsulation)

• 수신 측에서는 반대로, 프레임을 받아 2계층이 헤더/트레일러를 제거하고 → 3계층이 IP 헤더를 제거하며 → 4계층이 TCP 헤더를 제거해 최종적으로 애플리케이션 데이터까지 복원한다.

캡슐화 흐름 예시

[7] HTTP 데이터 생성
  ↓
[6] 암호화 (TLS)
  ↓
[5] (개념적 세션)
  ↓
[4] TCP 헤더 붙임 (포트, 순서)
  ↓
[3] IP 헤더 붙임
  ↓
[2] MAC 헤더 붙임
  ↓
[1] 전기 신호로 전송

역캡슐화 흐름 예시

[1] 신호 수신
  ↑
[2] MAC 확인 후 제거
  ↑
[3] IP 확인 후 제거
  ↑
[4] TCP 재조립 (순서 맞춤)
  ↑
[5] (세션 개념)
  ↑
[6] TLS 복호화
  ↑
[7] HTTP 데이터 해석

핵심: 전송은 내려가며 “포장(헤더 추가)”, 수신은 올라오며 “해체(헤더 제거)”가 반복된다.
